RANGKUMAN LISTRIK STATIS - KELAS 12

Catatan Kelas 12    Comment



sumber : www.canva.com

• Medan listrik dikatakan homogen jika nilai dan arahnya sama di semua titik dalam ruang
• Medan listrik homogen digambarkan dengan garis-garis sejajar yang panjangnya sama

• Besar beda potensial titik a dan c :

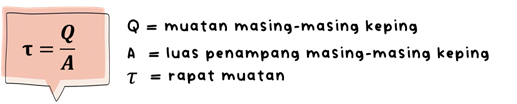

• Rapat muatan pada masing-masing keping :

Contoh soal 1

Dua keping yang sangat luas diletakkan sejajar terpisah sejauh 20 cm seperti ditunjukkan oleh gambar. Jika beda potensial antara dua keping 5 volt, besar medan listrik homogen diantara dua keping adalah …

Arah medan listrik dari muatan (+) ke muatan (-)

• Usaha pada medan listrik merupakan negatif dari perubahan energi potensial listrik

• Medan listrik adalah medan konservatif, usaha untuk memindahkan muatan tidak tergantung dari lintasan.

Contoh soal 2

Pada titik sudut A,B,C dan D dari suatu bujur sangkar ABCD ditempatkan muatan listrik berturut-turut +Q, -Q, dan +Q. Jika panjang sisi bujur sangkar d, besarnya usaha yang diperlukan untuk memindahkan muatan +Q  dari tak berhingga ke titik D adalah …

jawab :

(1) Dua muatan

 Misalkan muatan q1 dibuat tetap sedangkan muatan q₂ dapat bergerak bebas  akibat gaya listrik, sehingga jarak q₂ ke q₁ berubah dari r₁ menjadi r₂.

Bentuk lain dari hukum kekekalan energi mekanik :

    Baca juga : Listrik Statis 1 Kelas 12

(2) Pada medan listrik homogen

Pada dua keping konduktor yang sangat luas yang terpisah paralel /sejajar sejauh r, dan beda potensialnya pada keping konduktor ∆V

• Semua titik pad garis a memiliki potensial listrik yang sama (Va) dan pada garis b (Vb). Jika sebuah muatan q diletakkan di antara dua keping tersebut maka energi potensial yang dialami muatan pada titik a adalah EPa = qVa dan EPb = qVb.
• Besar energi mekanik q di a dan di b harus sama, sehingga :

Contoh soal :

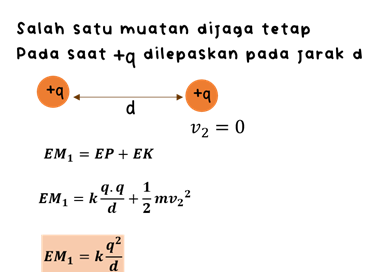

Partikel bermuatan listrik +q dilepaskan bebas pada jarak d dari partikel bermuatan listrik +q yang dijaga tetap posisinya. Jika massa partikel m dan tetapan coulomb k, laju partikel yang bergerak bebas saat jaraknya menjadi 3d dari partikel yang tetap adalah ...

Jawab :

Jika sebuah bola konduktor diberi muatan listrik, maka muatan itu akan tersebar merata di kulit luar bola.

• Titik di dalam bola (r < R )

Jika jari-jari kulit bola R, maka medan listrik (E) di semua titik di dalam bola ( r< R ) adalah nol, dan potensial listrik di dalam bola = potensial listrik di kulit bola

• Titik di kulit bola ( r = R)

Jika titik di kulit bola, maka muatan bola dianggap terkonsentrasi di pusat bola.

• Titik diluar bola ( r > R)

Jika titik di kulit bola, maka muatan bola dianggap terkonsentrasi di pusat bola

contoh soal

Kulit bola berjari-jari 5 cm dimuati sampai potensial listrik pada kulit bola 24 volt. Potensial listrik di luar bola yang berjarak 3 cm dari kulit bola adalah ...

jawab :

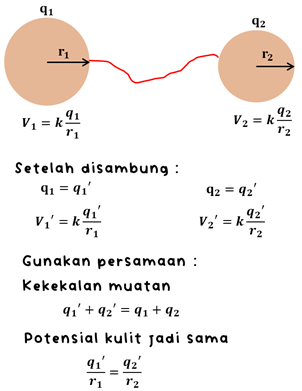

• Apabila dua bola konduktor yang masing-masing bermuatan listrik dihubungkan  melalui kawat konduktor, maka akan terjadi perpindahan muatan
• Muatan listrik + mengalir dari potensial tinggi ke potensial yang lebih rendah
• perpindahan muatan berlangsung sampai potensial listrik kedua bola sama

Hello good learner 😊😊, khususnya adik-adik kelas 12. Malam ini studygramfiska baru update lagi nih, Listrik statis part 2. Maaf ya kalau lanjutan listrik statis ini lama banget baru di posting. Listrik statis part 2 menjelaskan tentang bola konduktor, medan listrik homogen, usaha pada medan listrik dan hukum kekekalan energi mekanik. Oiya kalian bisa download catatannya dengan klik link dibawah ini, dan please dont sell or commercialize this notes (just for personal use). Semoga bermanfaat dan menjadi referensi belajar buat kalian. selamat belajar.

Download catatan listrik statis 2 pdf
