A. RANGKAIAN TERTUTUP

Ada beberapa rumus dan konsep yang harus dipahami saat mengerjakan soal-soal rangkaian tertutup antara lain :

(1) HUKUM OHM

I = kuat arus listrik  (ampere)

V = beda potensial ( volt )

R = hambatan ( ohm )

(2) KONSEP RANGKAIAN SERI

(3) KONSEP RANGKAIAN PARALEL

contoh soal 1 :

Perhatikan gambar di bawah ini :

Hitunglah besar kuat arus (I)

jawab :

Gunakan hukum ohm :

contoh soal 2 :

Rangkaian tersusun seri sehingga arus yang mengalir pada masing-masing hambatan besarnya sama yaitu : 1,2 A, sehingga beda potensial (V) di masing-masing hambatan diperoleh ...

contoh soal 3 :

Perhatikan gambar di bawah ini !

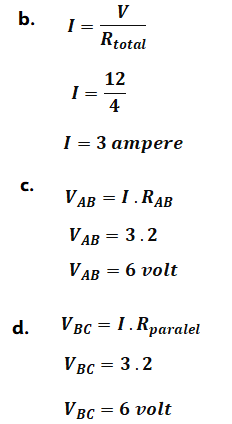

jawab :

    Baca juga :

• Rangkuman Listrik Dinamis 1

• Rangkuman materi sumber arus listrik

contoh soal 4 :

Perhatikan gambar di bawah ini !

jawab :

B. RANGKAIAN GGL

GGL (gaya gerak listrik ) merupakan tegangan yang terukur sebelum adanya aliran arus listrik. Apabila sebuah sumber tegangan (E) dengan hambatan dalam (r) dihubungkan dengan sebuah hambatan luar (R) maka arus listrik sebesar I akan mengalir pada rangkaian tersebut.

Besar kuat yang mengalir dapat dirumuskan :

Tegangan jepit ( V jepit )

merupakan tegangan / beda potensial yang terukur setelah ada arus listrik yang mengalir.

contoh soal 1 :

perhatikan gambar berikut ini !

jawab :

I. Rangkaian GGL seri

Pada rangkaian GGL seri berlaku :

contoh soal :

tentukan :

(a) kuat arus listrik (I)

(b) tegangan jepit (V jepit )

jawab :

II. Rangkaian GGL paralel

Pada rangkaian GGL paralel berlaku :

contoh soal :

jawab :
